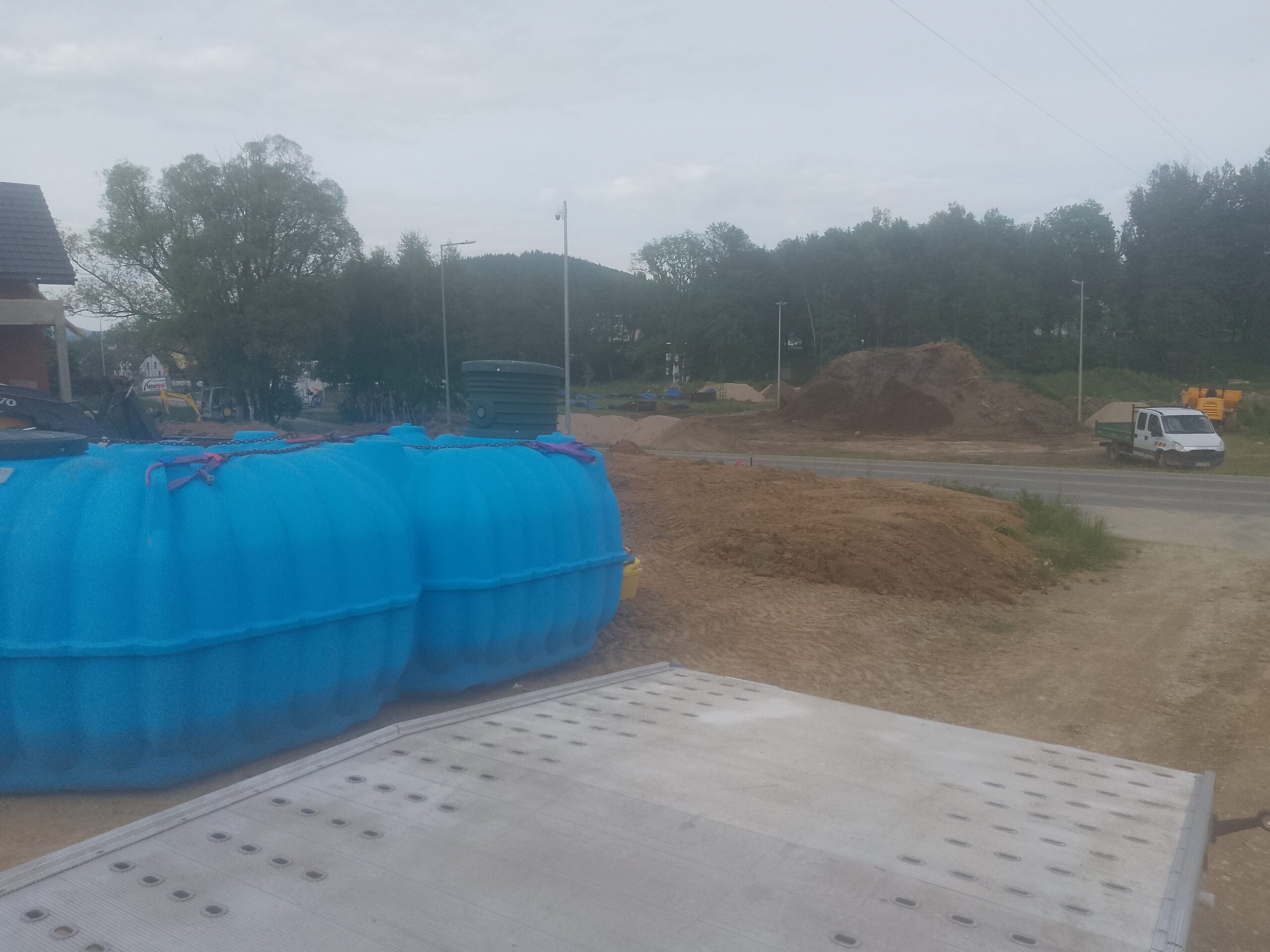

Ogrodowy system zbierania deszczówki Bolt 7000L

Product details

OGRODOWY SYSTEM ZBIERANIA DESZCZÓWKI BOLT 7000L

Ogrodowy system zbierania deszczówki Bolt 7000L wykorzystywany jest do zagospodarowania wody deszczowej pochodzącej z dachów budynków jednorodzinnych i wielorodzinnych. Pozwala na retencję i ponowne wykorzystanie wód opadowych w okresie wyższych temperatur i zapotrzebowania na nawadnianie zieleni. Zestaw zawiera komplet elementów pozwalających na szybką instalację i proste użytkowanie. W jego skład wchodzą: zbiornik Bolt 7000L z wewnętrznym filtrem, pokrywa z poborem wody, szybkozłączka oraz wąż i pompa Gardena Inox automatic 5900/4. Bolt 7000L to monolityczny, jednokomorowy zbiornik wykonany z wysokiej jakości polietylenu, posiadający certyfikat CE. Ożebrowana konstrukcja chroni go przed naporem ziemi, a także stabilizuje w gruncie. Zbiornik, ze względu na swoją niewielką wysokość, można zamontować bez potrzeby wykonywania głębokiego wykopu. Podstawowe wymiary zbiornika: wysokość – 1480 mm, długość – 3175 mm, szerokość – 2 400 mm. Zbiornik posiada w nadbudowie kosz filtracyjny z sitem oraz wlot o średnicy fi 110. W przeciwległej części zbiornika znajduje się przelew awaryjny o średni fi 110 mm. Do zbiornika można łatwo podpiąć wąż ogrodowy dzięki pokrywie z poborem wody. Dostępne są także dodatkowe, modułowe nadbudowy do zbiornika w postaci pierścieni o wysokości 20 cm. Nadstawki można ze sobą łączyć, nakładając je na siebie. Dają możliwość posadowienia zbiornika na głębokości do 40 cm. Montaż nadstawek jest bardzo prosty: wystarczy zdjąć pokrywę, nałożyć dodatkową nadstawkę oraz ponownie zamontować pokrywę. Pokrywy w zbiorniku są przykręcane, co zabezpiecza go przed dostępem osób nieupoważnionych.

Posadowienie zbiornika

Minimalna, wymagana przez producenta, projektowa odległość krawędzi wykopu od:

• granicy działki: 3,0 m
• ciągu jezdnego: 3,0 m
• parkingu: 3,0 m
• obrysu budynku: 3,0 m
• rury z gazem i wodą: 1,5 m
• kabli elektrycznych: 0,8 m
• kabli telekomunikacyjnych: 0,5 m.

Należy pamiętać, że im większa odległość zbiornika od źródła wody deszczowej, tym większe ryzyko oziębienia się cieczy w czasie mrozów, a co za tym idzie, niebezpieczeństwo pojawienia się niedrożności. Odległość większa niż 10 m jest możliwa przy założeniu, że przewód dopływowy zostanie ocieplony, a spadek zwiększony do 3-4%.

Montaż zbiornika

Aby poprawnie zamontować zbiornik Bolt, należy:

1. wykonać wykop z każdej strony o długości i szerokości większej o co najmniej 0,3 m od wymiarów zbiornika;
2. wypoziomować i wyrównać dno wykopu;
3. przygotować piasek służący do obsypania zbiornika, tak aby nie zawierał ostrych przedmiotów, mogących uszkodzić ściany zbiornika;
4. usypać na dnie wykopu warstwę piasku wymieszanego z cementem o grubości 30 cm (proporcje poniżej);
5. umieścić zbiornik w wykopie i wypoziomować wzdłuż osi podłużnej (linia przypływu wlot – wylot) i poprzecznej;
6. obsypać zbiornik warstwą piasku z cementem o grubości 30 cm w celu ustabilizowania zbiornika w wykopie. Przestrzeń pomiędzy zbiornikiem a ścianami wykopu musi być wypełniona mieszaniną piasku z cementem w proporcji 100-150 kg cementu na 1 m³ piasku;
7. napełniać zbiornik równomiernie woda w miarę zasypywania wykopu (w taki sposób, aby podczas obsypywania poziom wody w zbiorniku był za każdym razem 10 cm powyżej poziomu zasypywania), nie zagęszczać warstw urządzeniami mechanicznymi mogącymi uszkodzić zbiornik;
8. zasypywać zbiornik warstwami o grubości 30 cm, warstwy zagęszczać wodą;
9. ostatnią warstwę wykonać jako warstwę gruntu.

Sposób działania pompy

W skład systemu ogrodowego wchodzi również pompa. Pompa posiada elektroniczny włącznik ciśnieniowy, czujnik przepływu wody, a także zawór zwrotny. Wszystkie te elementy w pełni zabezpieczają pompę przed suchobiegiem. Zastosowana elektronika steruje pracą pompy. Wbudowany czujnik przepływu włącza ją, gdy wyczuje pobór wody. W momencie gdy woda przestaje być pobierana, wzrasta ciśnienie i wbudowany włącznik ciśnieniowy po kilku sekundach automatycznie wyłącza pompę. Gdy pompa nie pracuje, wbudowany w nią zawór zwrotny utrzymuje ciśnienie w pompie. Dopiero w momencie spadku ciśnienia poniżej 2,6 bar (przy poborze wody) pompa automatycznie wyłączy się. Pompa tego typu posiada też dodatkowe zabezpieczenie – funkcję wyłączenia przy zbyt częstym jej załączaniu. Zbiornik posiada aktualną krajową ocenę techniczną, a także świadectwo jakości. Pompa objęta jest 2- letnią gwarancją, natomiast zbiornik ma aż 5 lat gwarancji zapewnianej przez polskiego producenta z długoletnim doświadczeniem w branży produkcji elementów wodno-kanalizacyjnych. Parametry pompy Gardena Inox automatic 5900/4: Moc znamionowa: 900 W Maks. wydajność: 5900 l/h Maks. ciśnienie: 3.5 bar Maks. głębokość zanurzenia: 12 m Maks. wysokość podnoszenia: 35 m Maks. temperatura medium: 35 °C Długość kabla: 15 m Klasa zabezpieczenia elektrycznego: IP X8 Jeżeli poszukujesz podobnego ogrodowego systemu zbierania deszczówki ze zbiornikiem o mniejszej pojemności, koniecznie sprawdź model Bolt 5000L!

Dane techniczne
